一种带有凹形滚子的轴承获国家专利 |
||||||||||||||||||||
本实用新型涉及一种带有凹形滚子的轴承,包括轴承外圈、轴承内圈和轴承滚子,轴承外圈设置于轴承内圈外,轴承滚子设置于轴承外圈和轴承内圈之间,轴承滚子长度方向中心部位有凹入的表面,凹入的表面左右两侧为圆柱。本实用新型的有益效果为:采用凹形滚子以减少轴承内部的工作面,达到摩擦力矩减少的目的,同时减少由于摩擦产生的能量损耗,可以广泛应用于有起动力矩要求的电机、设备、机械装置中。

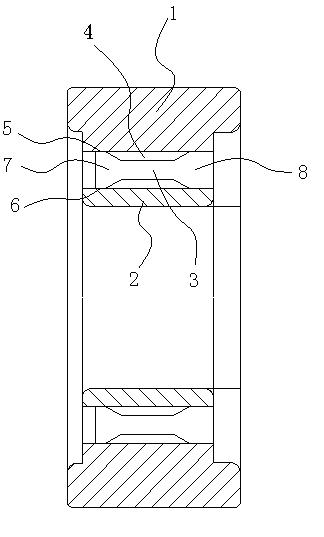

1、一种带有凹形滚子的轴承,包括轴承外圈(1)、轴承内圈(2)和轴承滚子(3),其特征在于,所述轴承滚子(3) 长度方向中心部位有凹入的表面(4),凹入的表面(4)左右两侧为圆柱(7)和圆柱(8)。 2、根据权利要求1所述的一种带有凹形滚子的轴承,其特征在于,所述轴承滚子(3)长度方向中心部位设置的凹入的表面(4)与轴承外圈(1)的沟道面(5)、轴承内圈(2)的沟道面(6)为非接触式设计。 3、根据权利要求1或2所述的一种带有凹形滚子的轴承,其特征在于,所述凹入的表面(4)左右两侧的圆柱(7)和圆柱(8)的表面与轴承外圈(1)的沟道面(5)、轴承内圈(2)的沟道面(6)为接触式设计。
|
