三泰轴承:一种防撞击轴承实用新型专利获专利证书 |
||||||||||||||||||||

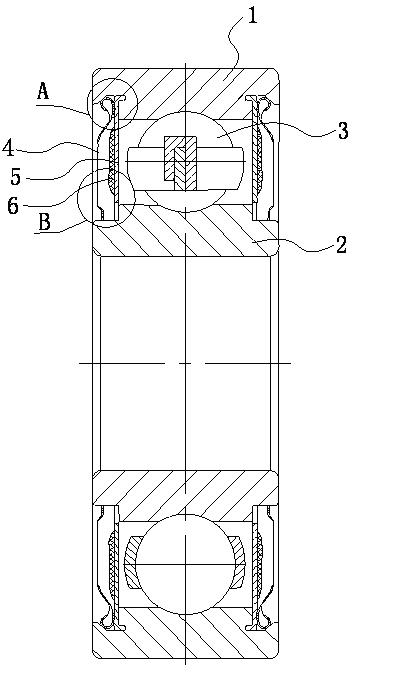

本实用新型涉及一种防撞击轴承,包括轴承外圈、轴承内圈、滚动体,轴承盖子和防撞金属板,轴承外圈设置于轴承内圈外,滚动体设置于轴承外圈与轴承内圈之间,滚动体两侧的轴承外圈与轴承内圈之间设置有轴承盖子,轴承盖子的内侧设置有防撞金属板,防撞金属板外侧上有环形缓冲弹性体,防撞金属板与轴承盖子之间设有缓冲间隙。本实用新型的有益效果为:采用轴承盖子内衬上防撞金属板,并在轴承盖子与防撞金属板之间设有缓冲间隙,大大提高了轴承的防撞功能,增加了轴承的使用寿命,避免了轴承因撞击导致的费时费力的更换成本。广泛应用于农机、矿山设备、输送线等场合。 1、一种防撞击轴承,包括轴承外圈(1)、轴承内圈(2)、滚动体(3),轴承盖子(4)和防撞金属板(5),其特征在于,所述轴承盖子(4)的内侧设置有防撞金属板(5),防撞金属板(5)外侧上有环形缓冲弹性体(6),所述防撞金属板(5)与轴承盖子(4)之间设有缓冲间隙。 2、根据权利要求1所述的一种防撞击轴承,其特征在于,所述轴承盖子(4)为下列其中之一:防尘盖、密封盖。 3、根据权利要求1或2所述的一种防撞击轴承,其特征在于,所述防撞金属板(5)为L形状,防撞金属板(5)的转角一端卡入轴承外圈(1)的内壁上设置的凹槽(7)内。 4、根据权利要求3所述的一种防撞击轴承,其特征在于,所述防撞金属板(5)的转角一端与轴承外圈(1)内壁上的凹槽(7)通过金属粘合剂连接。 5、根据权利要求1或4所述的一种防撞击轴承,其特征在于,所述防撞金属板(5)与轴承盖子(4)之间的缓冲间隙不低于
|
