三泰轴承最新专利:一种输送装置 |
||||||||||||||||||||

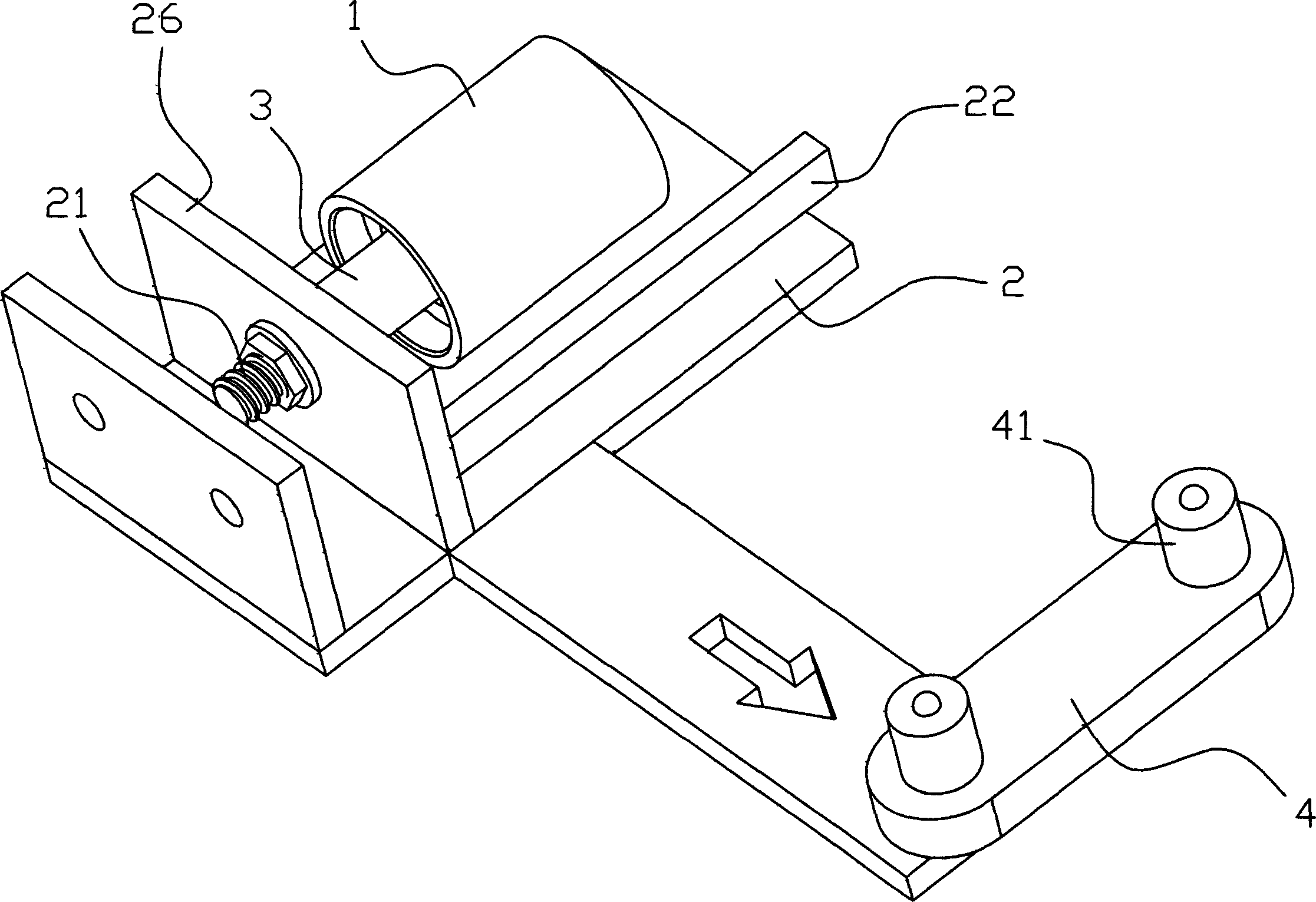

说 明 书 一种输送装置 技术领域 本实用新型涉及一种传动装置制作技术领域,尤其指一种输送装置。 背景技术 现有的输送装置安装时需要安装多个轴承来实现输送的目的,安装十分不便,现有一种专利号为CN201120357553.4名称为《一种传送装置》的中国实用新型专利公开了一种传送装置,本实用新型所述的传送装置包括传送轴、链条、传送网,链条设置在传送网的两侧,传送轴穿过传送网,传送轴两端的台阶穿过链条上的孔将传送轴与链条连接在一起。所述传送轴设置有轴芯,轴套套装在轴芯上,轴芯的两端设置有凸起的台阶。所述链条由第一连接片、第二连接片间隔分布连接在一起,第二连接片中心位置设置有孔,轴芯两端的台阶可以穿过孔。该实用新型的优点是运行平稳,可以承载较重物品,但是其结构复杂,安装不便,因此其结构还有待改进。 实用新型内容 本实用新型所要解决的技术问题是针对上述现有技术现状而提供一种结构简单、安装方便、平稳性好且承载力大的输送装置。 本实用新型解决上述技术问题所采用的技术方案为:本输送装置,包括有固定架及能通过输送带带动其转动的转动辊,所述转动辊能滚动地设置于固定架上,其特征在于:所述转动辊包括有内圈、外圈、滚动体及保持架,所述滚动体可滚动地置于保持架上,并和保持架一起能活动地置于外圈和内圈之间,所述内圈与固定轴一端相固定,而固定轴的另一端与固定架上的侧板相固定。 作为改进,所述外圈的宽度可优选设计为大于内圈宽度的六分之一至三分之一。 作为改进,所述固定架沿输送带移动的方向每间隔S米距离设置有防止输送带偏离移动位置的纠正装置,所述S为不为零的正实数。 作为改进,所述纠正装置包括两个滚动轮、定位板,所述两个滚动轮为竖向设置于定位板的左右两边上,当所述输送带经过定位板上方时,所述输送带的左右两边分别与对应的滚动轮挤触在一起。 作为改进,所述滚动轮可优选为滚动轴承。 作为改进,所述转动辊的外圈和内圈之间还可设置有防尘盖,所述防尘盖的端面与内圈的端面相平齐。 作为改进,所述固定架上可设置有用于支撑输送带的托板。 作为改进,所述滚动体可优选为滚珠。 作为改进,所述固定轴上还可设置有用于调节转动辊轴向位置的轴套。 与现有技术相比,所述转动辊采用滚动轴承,滚动轴承包括有内圈、外圈、滚动体及保持架,所述滚动体可滚动地置于保持架上,并和保持架一起可活动地置于外圈和内圈之间,所述固定架上设置有固定轴,所述滚动轴承固定于固定轴上。这种设计的优点在于,将滚动轴承直接作为转动辊,不仅使转动辊结构变得更简单、转动更灵活,而且,结构也牢固,其使用寿命也更长,并且托板和滚动轮的设置可以进一步提高输送的稳定性和承载能力。 附图说明 图1为本实用新型实施例的结构立体图; 图2为图1的俯视图; 图3为图2沿A-A线的剖视图; 图4是图1中与输送带装配在一起的立体图。 具体实施方式 以下结合实施例对本实用新型作进一步详细描述。 如图1至图4所示,本实施例的输送装置,包括有固定架2及能通过输送带带动其转动的转动辊1,所述转动辊1能滚动地设置于固定架2上,并在固定架2上设置有用于支撑输送带5的托板22。所述转动辊1包括有内圈12、外圈11、滚动体13及保持架14。本实施例的滚动体13为滚珠,当然也可以是滚针,具体可按设计而定。所述滚动体13可滚动地置于保持架14上,并和保持架14一起能活动地置于外圈11和内圈12之间,所述内圈12与固定轴21一端相固定,而固定轴21的另一端与固定架2上的侧板26相固定,并在固定轴21上设置有用于调节转动辊1轴向位置的轴套3。本实施例的外圈11的宽度D大于内圈12宽度L的六分之一至三分之一。固定架2沿输送带5移动的方向每间隔S米距离还设置有防止输送带5偏离移动位置的纠正装置,S为不为零的正实数。该纠正装置包括两个滚动轮41、定位板4,本实施例的滚动轮41为滚动轴承;两个滚动轮41为竖向设置于定位板4的左右两边上,当所述输送带5经过定位板41上方时,所述输送带5的左右两边分别与对应的滚动轮41挤触在一起。在转动辊1的外圈11和内圈12之间设置有防尘盖15,该防尘盖15的端面与内圈12的端面相平齐。在固定轴21上设置有用于调节转动辊1轴向位置的轴套3。
权 利 要 求 书 1、一种输送装置,包括有固定架(2)及能通过输送带带动其转动的转动辊(1),所述转动辊(1)能滚动地设置于固定架(2)上,其特征在于:所述转动辊(1)包括有内圈(12)、外圈(11)、滚动体(13)及保持架(14),所述滚动体(13)可滚动地置于保持架(14)上,并和保持架(14)一起能活动地置于外圈(11)和内圈(12)之间,所述内圈(12)与固定轴(21)一端相固定,而固定轴(21)的另一端与固定架(2)上的侧板(26)相固定。 2、根据权利要求1所述的输送装置,其特征在于:所述外圈(11)的宽度(D)大于内圈(12)宽度(L)的六分之一至三分之一。 3、根据权利要求2所述的输送装置,其特征在于:所述固定架(2)沿输送带(5)移动的方向每间隔S米距离设置有防止输送带(5)偏离移动位置的纠正装置,所述S为不为零的正实数。 4、根据权利要求3所述的输送装置,其特征在于:所述纠正装置包括两个滚动轮(41)、定位板(4),所述两个滚动轮(41)为竖向设置于定位板(4)的左右两边上,当所述输送带(5)经过定位板(41)上方时,所述输送带(5)的左右两边分别与对应的滚动轮(41)挤触在一起。 5、根据权利要求4所述的输送装置,其特征在于:所述滚动轮(41)为滚动轴承。 6、根据权利要求1至5中任一所述的输送装置,其特征在于:所述转动辊(1)的外圈(11)和内圈(12)之间设置有防尘盖(15),所述防尘盖(15)的端面与内圈(12)的端面相平齐。 7、根据权利要求1至5中任一所述的输送装置,其特征在于:所述固定架(2)上设置有用于支撑输送带(5)的托板(22)。 8、根据权利要求1至5中任一所述的输送装置,其特征在于:所述滚动体(13)为滚珠。 9、根据权利要求1至5中任一所述的输送装置,其特征在于:所述固定轴(21)上设置有用于调节转动辊(1)轴向位置的轴套(3)。
说 明 书 摘 要 一种输送装置,包括有转动辊(1),输送带及固定架(2),所述转动辊(1)固定于固定架(2)上,所述输送带包裹于转动辊(1)的外周,其特征在于:所述转动辊(1)为滚动轴承,所述滚动轴承包括有内圈(12)、外圈(11)、滚动体(13)及保持架(14),所述滚动体(13)可滚动地置于保持架(14)上,并和保持架(14)一起可活动地置于外圈(11)和内圈(12)之间,所述固定架(2)上设置有固定轴(21),所述滚动轴承固定于固定轴(21)上。这种设计的优点在于,将滚动轴承直接作为转动辊,不仅使转动辊结构变得更简单、转动更灵活,而且,结构也牢固,其使用寿命也更长,并且托板和滚动轮的设置可以进一步提高输送的稳定性和承载能力。
|
