一种带法兰的轴承 |
||||||||||||
说 明 书 一种带法兰的轴承 技术领域 本实用新型涉及一种轴承制作技术领域,尤其指一种带法兰的轴承。 背景技术 现有带法兰的轴承的一般加工方法为:轴承外圈使用厚壁钢管加工而成,其缺点是加工难度大,材料浪费多,现有一种专利号为CN201120293483.0名称为《一种法兰轴承》的中国实用新型专利公开了一种法兰轴承,包括带法兰轴承外圈,轴承内圈,位于内外圈间维持滚动体位置的环形保持架,保持架周向排列有滚动体限位孔,限位孔内设有滚动体;所述带法兰轴承外圈由金属制轴承外圈和环形注塑式法兰组成;所述金属制轴承外圈外环面,设有环形定位槽,所述环形注塑式法兰内表面有对应的充填环,所述的环形注塑式法兰是在金属外圈加工完毕后,采用注塑方法制造的,外圈可以方便的采用现有设备制造。该实用新型的缺点在于,注塑时定位难,不易操作,并且法兰内没有加强力度的卡环,其牢固也不够,因此其结构还有待改进。 实用新型内容 本实用新型所要解决的技术问题是针对上述现有技术现状而提供一种设计巧妙、注塑时定位方便且结构牢固的一种带法兰的轴承。 本实用新型解决上述技术问题所采用的技术方案为:本带法兰的轴承,包括有带法兰的外圈、内圈、滚动体及保持架,所述滚动体可滚动地置于保持架上,并与保持架一起可活动地置于外圈和内圈之间,其特征在于:所述外圈的外周一端开设有环形凹槽,在所述环形凹槽中套卡有环形的卡环,所述卡环处通过注塑将卡环置于其中而形成法兰,使法兰与外圈注塑成一体结构。 作为改进,所述轴承的两端分别设置有防尘盖,所述防尘盖固定于外圈和内圈之间。 作为改进,所述法兰的一端面与外圈开设有环形凹槽一侧的端面相平齐。 与现有技术相比,本实用新型采用所述外圈的外周一端开设有环形凹槽,在所述环形凹槽中套卡有环形的卡环,所述卡环处通过注塑将卡环置于其中而形成法兰,使所述法兰与外圈注塑成一体结构。其优点在于,卡环的设置可以帮助法兰注塑时定位,便于加工,同时也有效地增加了法兰的强度,从而使轴承结构更牢固;还有,防尘盖的设置可以有效避免外界杂质进入轴承内,从而保证轴承的工作环境,提高轴承的使用寿命。

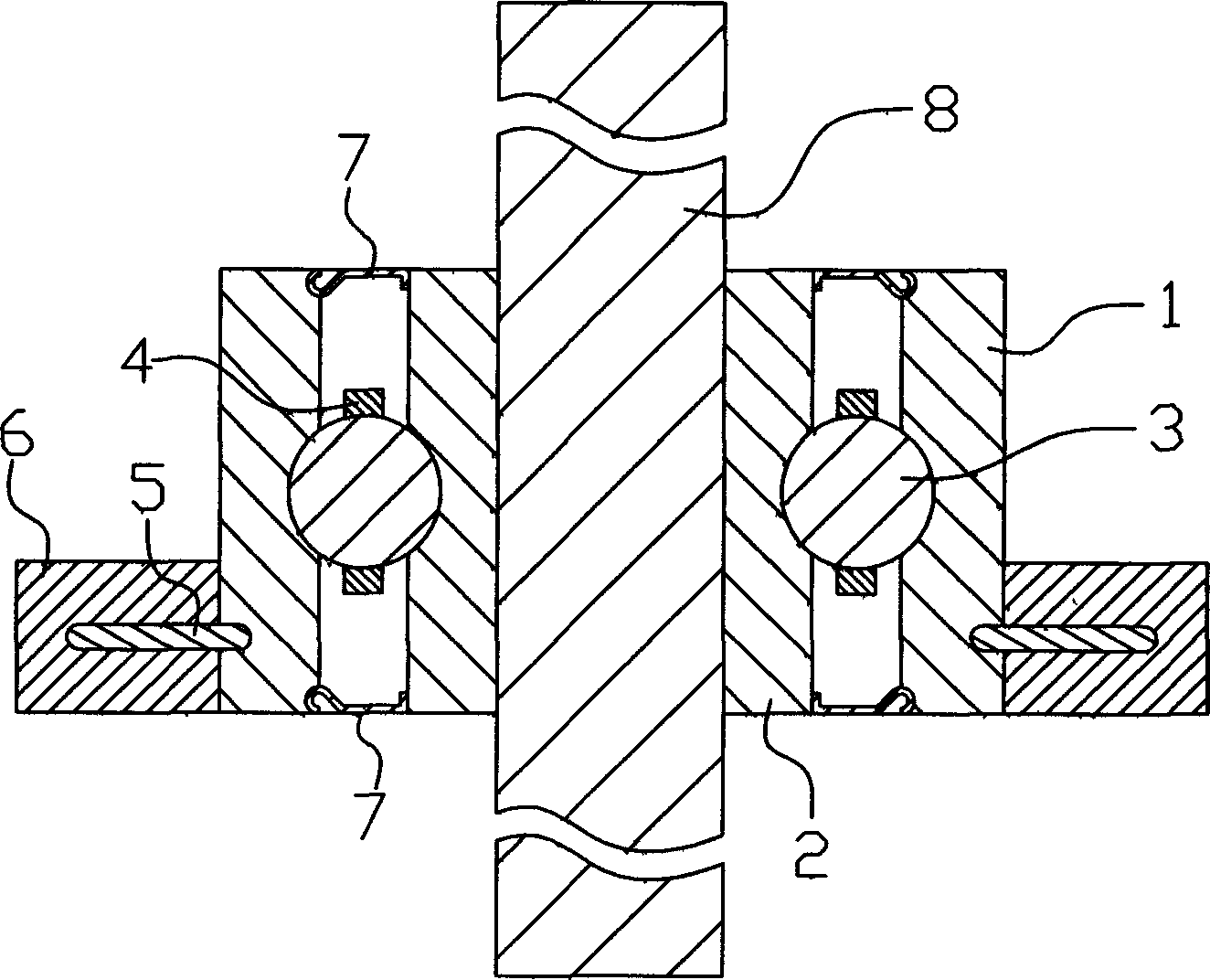

附图说明 图1为本实用新型实施例的结构示意图; 图2为图1的俯视图; 图3为图2沿A-A线的剖视图; 图4为图3在去掉法兰与卡环后的剖面图; 图5为图1的分解图; 图6为图1的分解图。 具体实施方式 以下结合实施例对本实用新型作进一步详细描述。 图1至图5所示本实施例的带法兰的轴承,包括有外圈1、内圈2、滚动体3及保持架4,所述滚动体3为滚珠,所述保持架4上均匀分布有数个圆形通孔,所述滚动体3可滚动地置于圆形通孔内,并与保持架4一起可活动地置于外圈1和内圈2之间,所述内圈2中心开设有与轴8相适配的通孔,所述外圈1的外周一端开设有环形凹槽11,外圈1的外周还设置有与环形凹槽相适配的卡环5,所述卡环5卡于环形凹槽11内,卡环5处注塑形成法兰6,所述法兰6与外圈1形成一体结构,所述法兰6的一端面与外圈1开设有环形凹槽11一侧的端面相平齐,所述轴承的两端面上分别设置有防尘盖7,所述防尘盖7固定于外圈1和内圈2之间。
权 利 要 求 书 1、一种带法兰的轴承,包括有带法兰的外圈(1)、内圈(2)、滚动体(3)及保持架(4),所述滚动体(3)可滚动地置于保持架(4)上,并与保持架(4)一起可活动地置于外圈(1)和内圈(2)之间,其特征在于:所述外圈(1)的外周一端开设有环形凹槽(11),在所述环形凹槽(11)中套卡有环形的卡环(5),所述卡环(5)处通过注塑将卡环(5)置于其中而形成法兰(6),使法兰(6)与外圈(1) 注塑成一体结构。 2、根据权利要求1所述的带法兰的轴承,其特征在于:所述轴承的两端分别设置有防尘盖(7),所述防尘盖(7)固定于外圈(1)和内圈(2)之间。 3、根据权利要求1所述的带法兰的轴承,其特征在于:所述法兰(6)的一端面与外圈(1)开设有环形凹槽(11)一侧的端面相平齐。
说 明 书 摘 要 一种带法兰的轴承,包括有带法兰的外圈(1)、内圈(2)、滚动体(3)及保持架(4),所述滚动体(3)可滚动地置于保持架(4)上,并与保持架(4)一起可活动地置于外圈(1)和内圈(2)之间,其特征在于:所述外圈(1)的外周一端开设有环形凹槽(11),在所述环形凹槽(11)中套卡有环形的卡环(5),所述卡环(5)处通过注塑将卡环置于其中而形成法兰(6),使法兰(6)与外圈(1) 注塑成一体结构。与现有技术相比,本实用新型采用的优点在于,卡环的设置可以帮助法兰注塑时定位,便于加工,同时也有效地增加了法兰的强度,从而使轴承结构更牢固;还有,防尘盖的设置可以有效避免外界杂质进入轴承内,从而保证轴承的工作环境,提高轴承的使用寿命。
|
