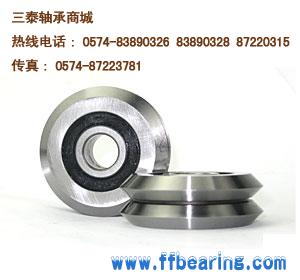

W(RM,VW)型导轨滚轮系列导向滚轮:导轨滚轮轴承是W型滚轮:W(RM)0,W(RM)1,W(RM)2,W(RM)3,W(RM)4,W(RM)0X,W(RM)1X,W(RM)2X,W(RM)3X,W(RM)4X,W(RM)4XL,W4XXL,W(RM)1SSX,W(RM)2SSX,W(RM)3SSX,W(RM)4SSX.
F&F导轨滚轮的应用--W(RM)型滚轮导向系统内的主要部件,广泛应用于工业机器人,切割设备,移动导轨,生产流水线等。
• F&F导轨滚轮轴承外圈为两个90度V形组成的W形外表面。可单独使用内侧面或外侧面与90度的内V型或外V型导轨适配,也可利用内侧面与圆柱形导轨适配。
• F&F导轨滚轮采用双列角接触球轴承的内部结构设计及加厚的外圈, 使滚轮具有更高的承载能力。
• F&F导轨滚轮用优质轴承钢制造,经热处理、精密磨削加工而成,并在内部填充长寿命的高品质多用途油脂。滚轮防尘采用金属防尘盖或橡胶密封圈(后缀X)。三泰轴承公司也可以提供带有同心套和偏心套的滚轮,还可提供耐腐蚀的不锈钢制造的滚轮。
F&F三泰轴承W(RM)系列导轨滚轮的导向系统具有以下特征:
1. 阻力小、寿命长、应用广泛
三泰W(RM)系列导轨滚轮的工作表面经过精细磨削加工,粗糙度好,90度的角度准确。滚轮的W形槽与内圈安装平面平行度好。工作时,滚轮与导轨之间的受力平稳,磨擦阻力小。
2. 安装简单方便
F&F导轨滚轮配置偏心套及同心套后,使安装很方便,调整偏心滚轮的偏心量即可得到合适的预载。
滚轮型号
Wheels No . |
内径
Bore mm |
外径
O.D. mm |
宽度
Width mm |
A1
|
A2
|
倒角 Chamfer r/min
mm |
载荷
Load |
重量
Weight |
||||
SUNTHAI
|
D1
|
D
|
B
|
A1
|
A2
|
R/min
|
Cw(KN)
|
Cow(KN)
|
g
|
|||
W0
|
4
|
14.84
|
6.35
|
5.94
|
9.12
|
0.3
|
1
|
0.5
|
5
|
|||
W0X
|
4
|
14.84
|
6.35
|
5.94
|
9.12
|
0.3
|
1
|
0.5
|
5
|
|||
W1
|
4.763
|
19.56
|
7.87
|
7.9.
|
11.86
|
0.3
|
2.2
|
1
|
11
|
|||
W1X
|
4.763
|
19.56
|
7.87
|
7.93
|
11.86
|
0.3
|
2.2
|
1
|
11
|
|||
W2
|
9.525
|
30.73
|
11.1
|
12.7
|
18.24
|
0.3
|
4.9
|
2.5
|
38
|
|||
W2X
|
9.525
|
30.73
|
11.1
|
12.7
|
18.24
|
0.3
|
4.9
|
2.5
|
38
|
|||
W3
|
12
|
45.72
|
15.88
|
19.05
|
26.98
|
0.6
|
9.4
|
4.9
|
130
|
|||
W3X
|
12
|
45.72
|
15.88
|
19.05
|
26.98
|
0.6
|
9.4
|
4.9
|
130
|
|||
W4
|
15
|
59.94
|
19.05
|
25.4
|
34.93
|
1
|
14.8
|
8.2
|
280
|
|||
W4X
|
15
|
59.94
|
19.05
|
25.4
|
34.93
|
1
|
14.8
|
8.2
|
280
|
|||
W4XL
|
22
|
75.39
|
25.4
|
31.75
|
44.45
|
1.1
|
20.6
|
14.3
|
580
|
|||
W4XXL
|
22
|
75.39
|
25.4
|
31.75
|
44.45
|
1.1
|
20.6
|
14.3
|
580
|
|||
W1SSX
|
4.763
|
19.56
|
7.87
|
7.93
|
11.86
|
0.3
|
2.2
|
1
|
11
|
|||
W2SSX
|
9.525
|
30.73
|
11.1
|
12.7
|
18.24
|
0.3
|
4.9
|
2.5
|
38
|
|||
W3SSX
|
12
|
45.72
|
15.88
|
19.05
|
26.98
|
0.6
|
9.4
|
4.9
|
130
|
|||
W4SSX
|
15
|
59.94
|
19.05
|
25.4
|
34.93
|
1
|
14.8
|
8.2
|
280
|
W3 /W3X 导轨 产品编号:STB0163
